ESPEC（エスペック）のマイグレーション試験機｜特徴・性能・導入事例を解説

この記事では、ESPEC（エスペック）が提供するマイグレーション試験機の特徴や性能を紹介します。

ESPECの試験機・試験槽の特徴

ESPECでは、マイグレーション試験機・試験槽としてAMI／AEMシリーズを提供しています。

AMIシリーズは、温湿度ストレス下における絶縁劣化やマイグレーション現象のリスクを評価したいケースに向いています。一方、半導体内部配線の寿命や信頼性を評価したい場合はAEMシリーズの導入が有用です。とくに、高温・高電流ストレス環境下におけるマイグレーションの加速評価が求められる場面に適しています。

装置の選定においては、評価規格や試験環境の違い（温湿度条件／高温乾燥条件）が重要な判断基準となります。評価対象・目的、必要な試験環境を明確にしたうえで試験機・試験槽を選定することが重要です。

ESPECのマイグレーション
試験機一覧

ESPECが提供するマイグレーション試験機の主なスペックは、以下のとおりです。

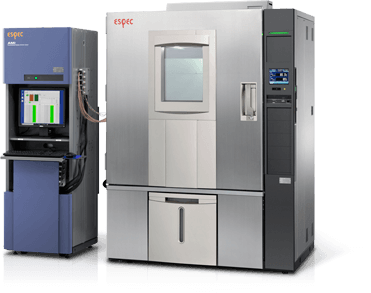

エレクトロケミカル
マイグレーション評価システム
（AMIシリーズ）

画像引用元：ESPEC
（https://www.espec.co.jp/products/measure-semicon/ami/）

プリント基板や電子部品の絶縁信頼性評価に特化したマイグレーション試験機です。ワイブルプロットの作成支援といった寿命解析をサポートする機能も搭載しており、信頼性設計や製品寿命予測のための包括的な評価が可能です。ケーブルの接続・交換がスムーズに行えるよう接続治具や中継ユニットが採用されており、作業性と効率の両立が図られています。

製品名	エレクトロケミカルマイグレーション評価システム（AMIシリーズ）
印加電圧	DC 1.0～100V（0.1Vステップ）オプションで300V・500V・1000V・2500V仕様あり
最大増設チャンネル	25ch～300ch／1ラック（25ch単位で増設可能）
絶縁抵抗測定範囲	2.0×105～1.0×1013Ω（100V印加時） 2.0×103～1.0×1011Ω（1V印加時）
パソコン	Windows OS対応ソフトウェア
電源	AC100V 50/60Hz
収納ユニット外形寸法	キャビネット：W530×H1750×D1040mm 中継ユニット：W500×H1705×D600mm（50ch/1ユニット）
質量	記載なし（要問い合わせ）

主な試験品対象

• プリント基板（PCB）
• 電子部品（リード部、端子部などの絶縁部）
• 半導体パッケージの絶縁部
• コネクタや各種絶縁材料

エレクトロマイグレーション評価システム（AEMシリーズ）

画像引用元：ESPEC
（https://www.espec.co.jp/products/measure-semicon/aem/）

半導体デバイス内部配線におけるマイグレーション評価に特化した試験機です。最高350℃まで対応可能な高温オーブンと、0.1mA〜200mAのストレス電流を印加できる機能を備えており、最大240チャンネルで多数のデバイスを同時に評価できます。先端配線構造やBUMP Ballの検証も行えるため、次世代デバイスの評価ニーズにも応えられる試験機です。

製品名	エレクトロマイグレーション評価システム（AEMシリーズ）
印加電圧	試験電圧：-10.0V～-1.0Vおよび1.0V～20.0V、ストレス電流源：＋DC0.1mA～200mA（追従電圧35V）
最大増設チャンネル	80ch／160ch／240ch（モデルによる）
絶縁抵抗測定範囲	記載なし（要問い合わせ）
パソコン	Windows 7対応ソフトウェア
電源	無停電電源（UPS）付き
収納ユニット外形寸法	記載なし（要問い合わせ）
質量	記載なし（要問い合わせ）

主な試験品対象

• 半導体デバイス（IC、LSI等）の配線部
• フリップチップ実装用BUMP Ball
• 半導体パッケージ内部の金属配線
• 微細化が進んだ先端半導体素子の配線材料

ESPECのマイグレーション
試験槽（試験環境）

ESPECが提供する試験槽のスペックは、以下のとおりです。

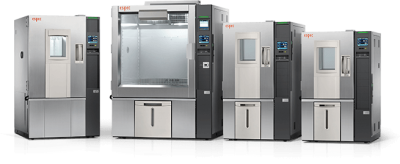

プラチナスJシリーズ

画像引用元：ESPEC
（https://www.espec.co.jp/products/env-test/pj/）

−40 ℃〜＋100 ℃（オプションで＋150 ℃／＋180 ℃）、湿度 20〜98 %rhの広範囲を高精度に制御できる恒温恒湿試験槽です。槽内温度分布は±2 ℃以内に抑え、電子部品やプリント基板のマイグレーション評価などで均一なストレスを付与します。チャンネル数の制限がなく多点試験に対応し、省エネ機構と低 GWP冷媒 R-449Aの採用で運転コストと環境負荷を低減。タッチパネル操作や遠隔モニタリング、安全装置を備え、研究開発・品質保証部門での信頼性試験に適した汎用型恒温恒湿槽です。

温度（制御範囲）	-40℃～+100℃（PL型）、-20℃～+100℃（PR型）、-70℃～+100℃（PSL型） ※オプションで+150℃・+180℃まで拡張可能
湿度（制御範囲）	20～98%rh（代表値、PR型・PL型）
温度分布	代表値：±2.0℃以内（内容量・条件による）
対応チャンネル数	槽自体にチャンネル制限はなし（マイグレーション評価用計測装置の仕様による）
電源	AC200V 3相 30A～50A（機種・容量による）
外形寸法（代表値）	W910×H1590×D1073mm（225Lタイプ）W1010×H1690×D1273mm（408Lタイプ）

エレクトロケミカル
マイグレーション試験とは？
実施方法と評価のポイント
についてもっと詳しく見る

ESPECのマイグレーション
受託試験

ESPECでは試験機を購入できますが、マイグレーション試験の受託にも対応しています。ここではESPECの受託試験におけるサービス内容を紹介します。

対応範囲

マイグレーション評価や絶縁抵抗試験をはじめ、温湿度サイクルや結露、塩水噴霧などの複合環境ストレス試験にも対応。IPC-TM650準拠の恒温恒湿槽やIPC-B24基板を用いた試験の実施が可能です。電子部品・基板・半導体パッケージなど幅広い供試品に対応しており、ISO/IEC17025認定の全国テストセンターで高信頼な試験環境を提供。試験場は見学も可能。実際の装置を確認したうえで受託試験や装置購入を検討できます。

依頼の流れ

ESPECのマイグレーション試験は、電話またはWebフォームを通じて依頼を受け付けており、試験内容が未確定でも相談が可能です。専門スタッフが目的や評価対象をヒアリングし、適切な試験方法や条件を提案する体制が整っています。

依頼確定後は、供試品を持ち込みか宅配便で送付して試験所へ提出。あらかじめ設定された条件でマイグレーション試験を行います。必要に応じて、試験結果に基づくデータ解析や改善提案も実施しています。

ESPECのサポート体制

ESPECでは、試験計画の立案から評価条件の設計、試験実施、データ解析、改善提案までを一貫して対応するトータルサポート体制を整えています。専門スタッフによる技術コンサルティングや、標準・カスタム両試験への対応、国際規格準拠の設備、最大2.5kV対応の絶縁抵抗測定システムなど、試験環境も充実しています。さらに、保守・校正・技術教育まで含むアフターサービス体制により、長期的かつ安定した試験運用をサポートします。
