ヤマヨ試験器のマイグレーション試験機｜小規模でも選ばれる理由と性能
目次を見る
この記事では、ヤマヨ試験器が取り扱っているマイグレーション試験機の特徴や性能を紹介します。
ヤマヨ試験器の
試験機・試験槽の特徴
ヤマヨ試験器では、絶縁破壊試験装置や耐トラッキング性試験装置など、マイグレーション評価に用いる多様な装置を自社で設計・製造し、販売しています。装置は操作性、安全性、測定精度を重視した設計が施されており、顧客の用途や試験条件に応じてカスタマイズにも対応可能です。
マイグレーション試験機を選ぶ際は、評価する部品や材料の特性に加え、使用時の温度、湿度、電圧などの条件を考慮し、装置の仕様や機能を総合的に比較検討することが大切です。信頼性の高い評価には、評価環境と試験装置の適合性が不可欠です。不明な点があれば、メーカーや受託試験機関に相談することをおすすめします。
ヤマヨ試験器の
マイグレーション試験機一覧
マイグレーション関連機器として、耐トラッキング性試験装置を取り扱っています。主なスペックは以下のとおりです。

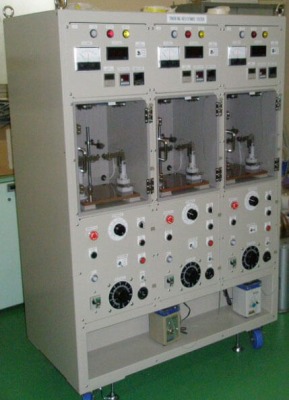

耐トラッキング性試験装置
画像引用元：ヤマヨ試験器
（https://yamayoshikenki.com/pro_tracking.html）
IEC/JIS規格準拠の滴下機構を備えており、NITE（製品評価基盤機構）、JET（電気安全環境研究所）、JQA（日本品質保証機構）などの専門機関への導入実績がある大型の耐トラッキング性試験装置です。試験条件に応じて柔軟にカスタマイズでき、現場視点で規格準拠・安定性・操作性の3要素を最適化できます。
| 製品名 |
耐トラッキング性試験装置 YST-112／YST-112H |
| 印加電圧 |
AC100V～600V（F.SAC1000V仕様変更可） |
| 最大増設チャンネル |
1点式～3点式（カスタマイズ対応） |
| 絶縁抵抗測定範囲 |
明記なし（主にトラッキング耐性評価） |
| パソコン |
データ転送・保存用ソフト対応（要相談） |
| 電源 |
AC100V 50/60Hz（仕様によりAC200Vも対応可） |
| 収納ユニット外形寸法 |
1点式：W570×D530×H1650mm
2点式：W800×D650×H1600mm
3点式：W1200×D650×H1600mm |
| 質量 |
1点式：120kg
2点式：200kg
3点式：270kg |
主な試験品対象
- 樹脂絶縁材料
- 電気・電子部品用絶縁体
- プリント基板材料
- コネクタ・端子台等の樹脂部品
ヤマヨ試験器の
マイグレーション試験槽
（試験環境）
絶縁破壊試験装置のオプションで、恒温槽と高温オイルバスを組み合わせて導入できます。主なスペックは以下のとおりです。

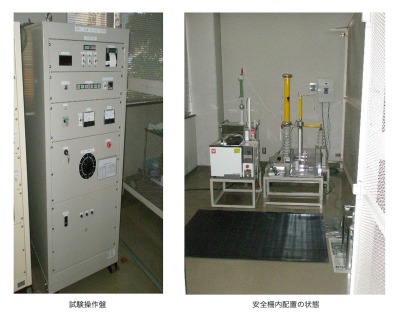

絶縁破壊試験装置（平面配置型＋恒温槽/高温オイルバス組合せ）
画像引用元：ヤマヨ試験器
（https://www.yamayoshikenki.com/pro_zetsuen.html）
用途に合わせてカスタマイズ対応できる絶縁破壊装置です。恒温槽や高温オイルバスとの組み合わせによって高温条件での気中・油中試験も実施できます。平面配置型は100kVまで対応可能。試験時の電流値表示や破壊検出電流の自由設定、昇圧速度の広範囲調整、データ自動保存機能を搭載しています。また、安全柵・ドアスイッチ・マットスイッチなどの安全機構を搭載し、感電防止や過電流検出器の故障時を想定した二重遮断機構を備えています。
| 温度範囲 |
室温～200℃（恒温槽は～150℃程度、高温オイルバスは～200℃程度） |
| 湿度範囲 |
恒温槽での湿度制御は40～95％RH程度（要仕様確認） |
| 雰囲気 |
気中・油中 |
| 制御精度 |
温度：±1～2℃程度、湿度：±3～5％RH（仕様による） |
| サンプルサイズ |
顧客要望に応じて設計 |
エレクトロケミカル
マイグレーション試験とは？
実施方法と評価のポイント
についてもっと詳しく見る
マイグレーション試験の委託先は印加電圧で選ぶ｜
おすすめ会社2選と選定の考え方
マイグレーション試験では、試験対象によって求められる印加電圧の条件が大きく異なります。たとえば、狭ピッチのプリント基板や微小電子部品などでは数V～数十Vの繊細な電圧制御が求められる一方で、EV部品などのパワーデバイスでは数千Vの高電圧に対応した耐圧評価をする必要があります。
このような背景から、当サイトでは委託先の選定において「印加電圧の大きさ」を判断軸としておすすめの会社を2社ご紹介。それぞれの特長や得意とする対象物を整理しています。
現在、マイグレーション試験の実施や委託先の選定を検討されている方は、ぜひ当サイトのトップページ（下記リンク先）をチェックしてみてください。本格的な装置導入の前に、まずは受託試験サービスを活用して自社に最適な試験環境を見極めることもおすすめです。
最適なマイグレーション試験委託先を見つけるヒントに！
印加電圧の大きさ別
マイグレーション試験委託会社2選
ヤマヨ試験器の
マイグレーション受託試験
ヤマヨ試験器ではマイグレーション試験に関連する受託試験サービスを複数展開しています。
対応範囲
対応している受託試験サービスは、以下のとおりです。
- 耐トラッキング性試験（IEC 60112、JIS C2134、ASTM D3638）
- 傾斜平板法耐トラッキング性試験（IEC 60587、JIS C2136）
- 塩水噴霧耐トラッキング性試験（JIS C3005）
- 絶縁破壊試験・耐電圧試験（IEC 60243、JIS C2110、ASTM D149）
- 長期課電劣化試験（V-t試験）
- 耐アーク性試験（IEC 61621、JIS C2135、ASTM D495）
- 体積抵抗率・表面抵抗率・誘電率・誘電正接測定（IEC 62631-1、JIS C2139）
依頼の流れ
- 問い合わせ・相談：電話やWebフォームで試験内容や目的、サンプルの種類・数量、希望納期などを相談。技術的な質問や特殊条件の可否も相談可能
- 打ち合わせ・仕様確認：必要に応じて詳細な打ち合わせを実施。試験方法・規格・試験条件・立会希望の有無などを確認
- 見積・スケジュール提示：仕様に基づき見積書と試験スケジュールを提示
- 試験サンプル送付：指定先へサンプルを送付。ヤマヨ試験器で受託試験を実施（立会も可）
- 試験結果報告・納品：試験終了後、試験結果（報告書）を納品。必要に応じてデータの説明やクロスチェック、技術的なフィードバックも実施
ヤマヨ試験器の
サポート体制
試験電圧や安全装置、測定チャンネル数といった仕様面の要望にも柔軟に対応し、個別ニーズに合わせた改良提案ができる点は、製造とサポートの両面においてきめ細やかな対応力を備えたメーカーとしての強みといえます。
装置の導入前には見学や技術相談の機会を設けており、導入後も試験方法の指導や測定結果のクロスチェックといった運用支援を提供。納入後の定期校正やメンテナンスにも対応しており、常に高い試験精度とデータの信頼性を維持できるよう体制を整えています。
ヤマヨ試験器の会社情報
| 所在地（本社） |
茨城県日立市砂沢町980-5 |
| 問い合わせ電話番号 |
0294-42-1526 |
| 営業時間 |
記載なし |
| 公式URL |
https://yamayoshikenki.com |
