菊水電子工業のマイグレーション試験機｜特徴・スペック・使用レビュー

この記事では、菊水電子工業が取り扱っているマイグレーション試験機の特徴や性能を紹介します。

菊水電子工業の試験機・試験槽の
特徴

菊水電子工業が取り扱っているのは、太陽電池モジュールのPID現象の評価試験に最適化された絶縁抵抗試験器「TOS7210S」です。太陽電池モジュールへの使用を想定しているため多チャンネル化には外部制御を要しますが、高電圧印加下での安定した試験性能と自動化・外部制御に対応した柔軟な運用性を備えています。

評価環境と試験装置の整合性は、正確な信頼性評価につながる重要なポイントです。マイグレーション試験機について不明な点がある場合は、メーカーや受託試験機関へ相談することをおすすめします。専門家の観点から、装置の性能が試験要件に適合しているかを事前に確認でき、計測精度や再現性の高い信頼性試験を効率的に実施できます。

菊水電子工業のマイグレーション
試験機一覧

マイグレーション関連機器として、PID用絶縁試験器を取り扱っています。主なスペックは以下のとおりです。

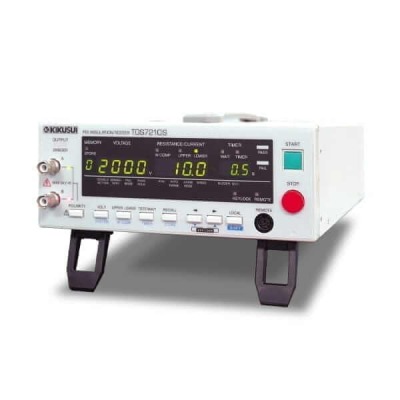

PID用絶縁試験器 TOS7210S

画像引用元：菊水電子工業
（https://kikusui.co.jp/w2-2/safety-tester/insulation-resistance-tester/tos7210s/）

太陽電池モジュールにおけるPID（電位誘導劣化）現象の評価に適した絶縁抵抗試験器です。最大2,000Vの高電圧印加とナノアンペア（nA）分解能の高感度電流計を搭載しており、試験対象の微細な絶縁劣化を正確に捉えられます。PID評価に加え、高精度な絶縁評価にも対応。出力端子は接地の影響を受けにくいフローティング構造を採用しているため、より安定した測定環境を構築できます。

製品名	PID用絶縁試験器 TOS7210S
印加電圧	50V～2,000V（分解能1V）
最大増設チャンネル	単体測定器（多チャンネル化には外部制御が必要）
絶縁抵抗測定範囲	0.01MΩ～5,000MΩ
パソコン	RS232Cインターフェース標準搭載（外部PC制御可能）
電源	AC100V～240V、50/60Hz（詳細はカタログ参照）
収納ユニット外形寸法	214(W) × 81(H) × 340(D) mm（最大寸法：214 × 115 × 385 mm）
質量	約5.5kg

主な試験品対象

• 結晶シリコン系太陽電池モジュール
• 薄膜系太陽電池モジュール
• 太陽電池セル単体（6インチ多結晶シリコンセル等）
• 電気・電子部品の絶縁材料

菊水電子工業のマイグレーション
試験槽（試験環境）

菊水電子工業が提供しているのは、太陽電池モジュールのPID現象を評価する装置「PID用絶縁試験器 TOS7210S」のみです。マイグレーション現象の評価にも利用できますが、環境試験槽はラインナップされていません。温湿度制御などの環境試験槽（チャンバー）や試験槽が必要な場合は、別途用意する必要があります。

エレクトロケミカル
マイグレーション試験とは？
実施方法と評価のポイント
についてもっと詳しく見る

菊水電子工業のマイグレーション
受託試験

菊水電子工業ではマイグレーション受託試験サービスを行っていません。

菊水電子工業のサポート体制

菊水電子工業は自社製品（絶縁抵抗試験器、PID評価用試験器など）の販売を行い、製品の使い方や技術的な問い合わせに対応しています。

購入後の機器については、標準校正（校正A）、調整前校正（校正B）、調整なし校正（校正C）、JCSS校正（国際認定校正）など、複数の校正サービスを提供しています。校正時には機能確認・調整・校正証明書発行・試験成績書作成などを実施し、品質管理やトレーサビリティをサポートします。

万一の故障や不具合にも、点検・修理・修理＋校正といった保守サービスで対応。校正時に異常が発見された場合も、修理と校正を組み合わせたサービスを案内し、迅速な復旧を支援します。

また、国内外の販売ネットワークやパートナー企業を通じて、技術サポートや部品供給なども行っています。
