エタックエンジニアリング（楠本化成）のマイグレーション試験機｜精度と信頼性のポイントを紹介

この記事では、エタックエンジニアリング（楠本化成）が取り扱っているマイグレーション試験機の特徴や性能を紹介します。

エタックエンジニアリング
（楠本化成）の試験機・試験槽の
特徴

エタックエンジニアリングのマイグレーション試験機は、独自開発の計測ボードを搭載した「SIR13」シリーズが展開されています。

また、マイグレーション試験槽にはさまざまなモデルがあり、恒温恒湿槽のHIFLEXシリーズ、温度サイクル試験器・熱衝撃試験器のWINTECHシリーズ、結露サイクル試験器のDEW CYCLEなどが挙げられます。

試験機・試験槽の導入はもちろん、受託試験サービスも受け付けており、試験規格やニーズに合わせたマイグレーション試験が可能です。

マイグレーション試験機の選定は、試験目的、評価対象となるサンプルの特性、適用環境などを総合的に検討して行う必要があります。信頼性を確保するには、評価条件を事前に整理し、メーカーや受託試験機関へ早めに相談することが重要です。

エタックエンジニアリング
（楠本化成）のマイグレーション
試験機一覧

エタックエンジニアリングでは、さまざまな絶縁信頼性測定システムを取り扱っていますが、中でも「SIR13」がマイグレーション試験機として案内されています。SIR13の主なスペックは以下のとおりです。

SIR13
（絶縁劣化・特性評価テスタ
装置）

画像引用元：楠木化成
（https://etac.jp/product_category/reliability-system/）

独自開発のSMU（ソースメジャーユニット）計測ボードによって、マイグレーション・絶縁抵抗・絶縁劣化特性を高水準で同時測定できます。電子部品・基板の絶縁信頼性評価に向いています。

製品名	SIR13（絶縁劣化・特性評価テスタ装置）
印加電圧	100V～1kV（標準） ※高電圧ユニット増設時は最大10kV
最大増設チャンネル	非公表（試験構成によりSMUボード選択可）
絶縁抵抗測定範囲	1fA分解能（320pAレンジ搭載） ※250Vハイプレシジョンボード併用時
パソコン	接続必須（制御仕様）
電源	記載なし
収納ユニット外形寸法	記載なし
質量	記載なし

主な試験品対象

• プリント配線板（PCB）
• 電子部品の絶縁材料
• リードフレーム
• コーティング材料
• モールド樹脂

エタックエンジニアリング
（楠本化成）のマイグレーション
試験槽
（試験環境）

エタックエンジニアリングのマイグレーション試験槽には多様なラインナップが用意されています。主なスペックは、以下のとおりです。

HIFLEX NEO-E

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

省エネルギー性能と制御精度を両立した低温対応型です。冷媒には地球温暖化係数を抑えた環境配慮型のR-448Aを採用。水蒸気を効率的に再利用する独自の回収システムを搭載しており、長時間にわたる連続運転を実現しています。

温度範囲	-40℃～+150℃（型式による）
湿度範囲	20～98%RH（型式による）
冷媒	R-448A（GWP=1387、環境負荷低減）
内寸法	例：W500×H350×D350mm（61L）、他バリエーションあり
外寸法	例：W660×H1285×D1040mm（61Lタイプ）
質量	例：185kg（61Lタイプ）
特徴	省エネ設計、低GWP冷媒、静音設計、タッチパネル操作、最大1,000時間連続運転

HIFLEX SC

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

「HIFLEX NEO-E」の機能を継承しつつ本体を省スペース化。必要十分な性能を維持しながら運用コストを抑えられます。量産現場での信頼性評価や教育機関での基礎実験用途など、限られたスペースや予算条件下でも導入しやすいモデルです。

温度範囲	-40℃～+100℃（型式による）
湿度範囲	20～98%RH（型式による）
冷媒	不明
内寸法	不明
外寸法	不明
質量	不明
特徴	シンプル設計、結露防止、連続加湿対応

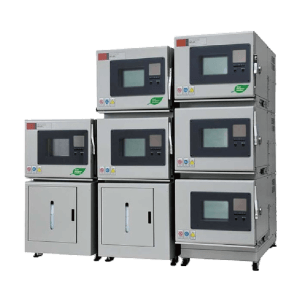

HIFLEX NEO-ES

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

汎用的なモデル。シンプルな構成で、導入や操作が容易です。ユニットを多段に積み重ねて配置できる設計であるため、設置スペースが限られていても多数の試料を同時に試験可能。並列評価を実施することで試験時間を短縮し、全体の作業効率を高められます。

温度範囲	-40℃～+150℃（型式による）
湿度範囲	20～98%RH（型式による）
冷媒	R-448A（GWP=1387）
内寸法	例：W500×H350×D350mm（61L）、2段/3段/大型もあり
外寸法	例：W660×H1285×D1040mm（61Lタイプ）
質量	例：185kg（61Lタイプ）、325kg（2段）、495kg（3段/大型）
特徴	省スペース・多段積み・省エネ・節水、発熱負荷対応、強力シロッコファン

WINTECH NEO

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

温度切り替え機能と試験槽内の温度分布の均一性に優れています。試験方式は気槽式・液槽式の2種類で、いずれも−40℃〜＋150℃の広い温度領域に対応しています。温度変化が激しい環境での耐久性評価に適しています。

温度範囲	-70℃～+150℃（気槽式、型式による）
湿度範囲	-
冷媒	R-448Aなど（型式による）
内寸法	例：W370×H330×D400mm（48L）、W650×H500×D400mm（130L）
外寸法	不明
質量	不明
特徴	高速温度切替、均一分布、ECOモードによる省エネ、電子部品・半導体・自動車機器評価

COLONIA

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

大型試料や多数のサンプルを同時に収容・評価できるウォークイン型の恒温恒湿槽です。タッチパネルによる操作性や自動制御機能が搭載されており、自動車部品や産業機器など大規模かつ長時間の信頼性試験に適した装置です。

温度範囲	-40℃～+60℃（型式による）
湿度範囲	20～98%RH（型式による）
冷媒	R-448A
内寸法	ユーザー要望に応じ設計（ウォークイン型）
外寸法	ユーザー要望に応じ設計
質量	不明
特徴	大型・多試料対応、ユニット化設計、現地設置工事短縮

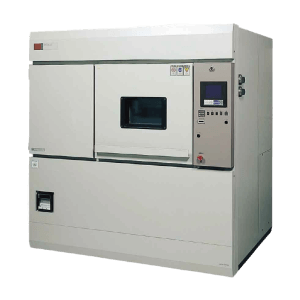

DEW CYCLE

画像引用元：楠木化成
（https://etac.jp/product_category/environmental-test-chamber/）

大型試料や多数のサンプルを評価する用途で用いられる、大型の恒温恒湿室です。自動車部品やプリント基板など、結露環境下での信頼性が求められる電子部品の試験に活用されています。

温度範囲	-20℃～+60℃（型式による）
湿度範囲	60～98%RH（型式による）
冷媒	不明
内寸法	不明
外寸法	不明
質量	不明
特徴	凍結・結露・乾燥サイクル再現、結露劣化・腐食評価

エレクトロケミカル
マイグレーション試験とは？
実施方法と評価のポイント
についてもっと詳しく見る

エタックエンジニアリング
（楠本化成）のマイグレーション
受託試験

エタックエンジニアリングでは、ISO/IEC17025認証取得の第三者試験所として、国際規格に準拠した高品質な試験・分析を実施しています。

対応範囲

試料の形状や用途に応じて、測定環境から報告書のフォーマットまで詳細に調整できるオーダーメイド試験を実施しています。多様な試験項目に対応しており、マイグレーション試験以外にも、絶縁抵抗評価や接続部の耐久試験、振動試験、電気試験、材料特性評価なども対応可能です。評価対象は車載部品や電子部品をはじめ、セラミックや金属などの各種材料から大型製品まで及びます。

依頼の流れ

1. 問い合わせ・相談：試験目的や対象品、要求条件、要望をヒアリング
2. 提案・見積り：適切な試験プランを提案し、仕様・条件・費用・納期などを提示。
3. 発注・試料送付：内容・見積りに合意後、正式発注。試験対象品（サンプル）を指定場所へ送付
4. 試験実施：ISO/IEC17025認証の管理体制下で、専用設備・環境にて試験を実施。進捗や状況はVPNネットワークで管理。
5. 結果報告・レポート納品：試験終了後、詳細な試験報告書を納品。必要に応じて技術コンサルティングや追加解析も対応可能

マイグレーション試験を依頼できる
会社一覧を見る

エタックエンジニアリング
（楠本化成）のサポート体制

全国のサポートセンターを拠点として、装置の導入から運用、受託試験、技術相談、教育支援まで一貫対応する体制を整えています。突発的な故障対応だけでなく装置履歴の管理や予防保全にも重点を置いており、サポートはISO/IEC17025に準拠しています。また、個別の技術コンサルティングや技術者育成を目的とした教育支援も実施。設置や運用だけにとどまらず、試験現場に必要なスキルと知識の提供にも力を入れています。
